Почему контроль свойств покрытий становится критически важным
При эксплуатации трубопроводной продукции полимерные покрытия работают в условиях механических нагрузок, перепадов температур и длительного контакта с агрессивными средами.
Даже при внешне целостном покрытии недостаточная твёрдость или низкая стойкость к вдавливанию могут приводить к:
Особенно актуален этот вопрос для внутренних и наружных покрытий труб, применяемых в нефтегазовой отрасли.
В подобных условиях производителям и испытательным лабораториям необходим инструмент, позволяющий объективно оценивать механические свойства покрытия в соответствии с требованиями нормативной документации.
Даже при внешне целостном покрытии недостаточная твёрдость или низкая стойкость к вдавливанию могут приводить к:
- повреждению покрытия при транспортировке и монтаже
- снижению защитных свойств
- локальным дефектам
- ускоренному развитию коррозии
- сокращению срока службы трубной продукции
Особенно актуален этот вопрос для внутренних и наружных покрытий труб, применяемых в нефтегазовой отрасли.
В подобных условиях производителям и испытательным лабораториям необходим инструмент, позволяющий объективно оценивать механические свойства покрытия в соответствии с требованиями нормативной документации.
Задача: обеспечить воспроизводимый контроль сопротивления покрытия вдавливанию
Одной из задач, поставленных перед техническим отделом ООО «НПЦ «Самара», стала разработка оборудования для определения сопротивления вдавливанию внутренних и наружных полимерных покрытий труб.
При разработке необходимо было обеспечить:
Дополнительно важно было обеспечить проведение испытаний при повышенных температурах, поскольку свойства полимерных покрытий существенно зависят от температурного режима.
При разработке необходимо было обеспечить:
- соответствие требованиям ГОСТ Р 51164
- стабильное термостатирование образцов
- точное поддержание нагрузки
- высокую повторяемость результатов
- возможность проведения нескольких испытаний одновременно
- удобство эксплуатации в лабораторных условиях
Дополнительно важно было обеспечить проведение испытаний при повышенных температурах, поскольку свойства полимерных покрытий существенно зависят от температурного режима.
Решение: пенетрометр покрытий PenTest 3.130

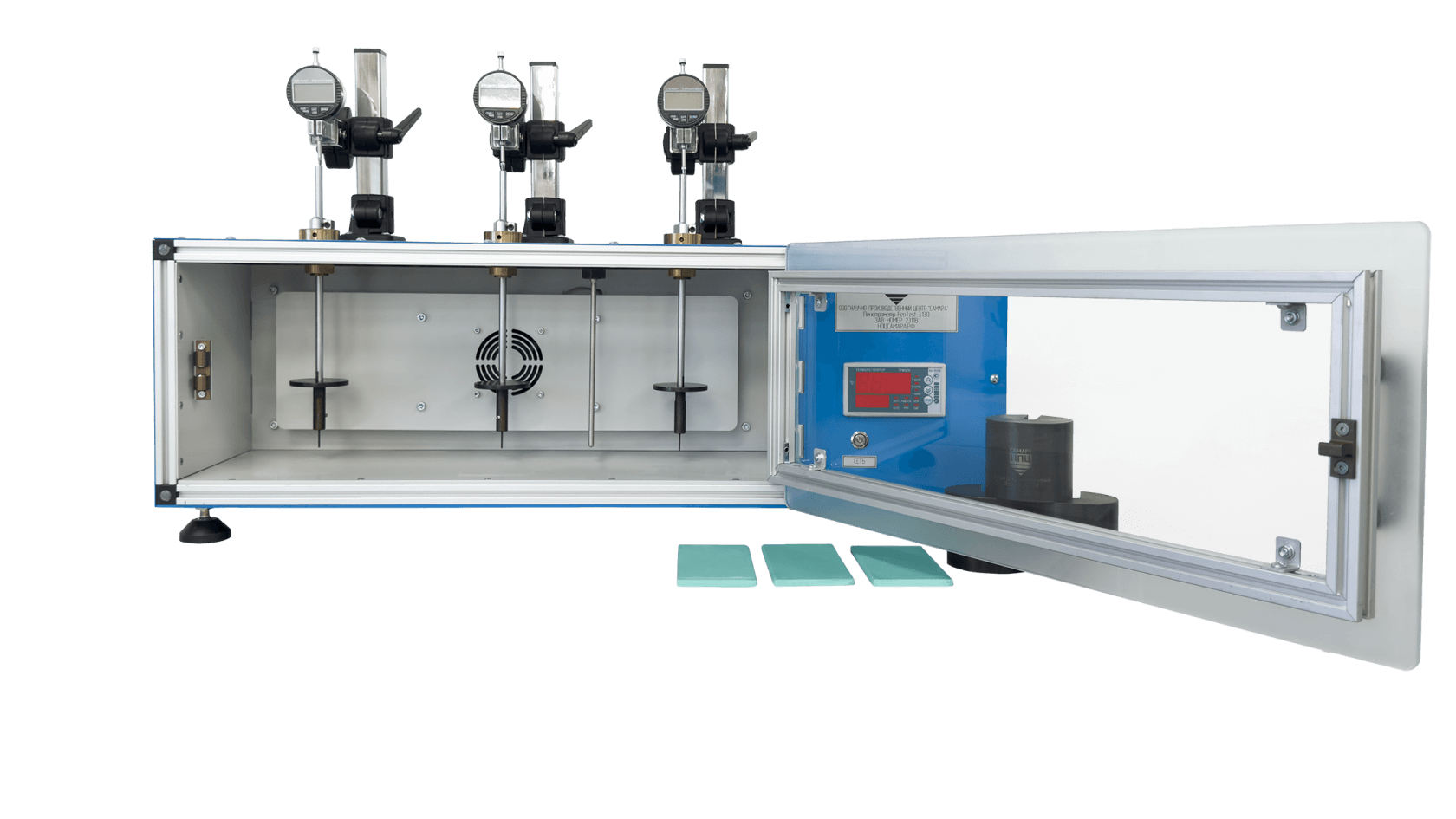

Для решения данной задачи специалистами НПЦ «Самара» был разработан пенетрометр покрытий PenTest 3.130.
Прибор предназначен для измерения твёрдости и эластичности защитных и декоративных покрытий методом определения глубины проникновения индентора под воздействием заданной нагрузки.
Прибор предназначен для измерения твёрдости и эластичности защитных и декоративных покрытий методом определения глубины проникновения индентора под воздействием заданной нагрузки.
Испытания проводятся в соответствии с требованиями ГОСТ Р 51164.
Принцип работы оборудования
Во время испытаний металлический стержень с индентором воздействует на поверхность покрытия с заданной нагрузкой.
Система фиксирует глубину проникновения индентора в покрытие, что позволяет объективно оценивать:
Испытания могут проводиться как на металлических пластинах с покрытием, так и на сегментах труб.
Система фиксирует глубину проникновения индентора в покрытие, что позволяет объективно оценивать:
- сопротивление вдавливанию
- твёрдость покрытия
- эластичность материала
- стабильность свойств при различных температурах
Испытания могут проводиться как на металлических пластинах с покрытием, так и на сегментах труб.
Какие задачи решает PenTest 3.130
Оборудование позволяет:
- контролировать качество полимерных покрытий
- сравнивать различные типы покрытий
- проводить входной контроль продукции
- оценивать изменение свойств покрытия при нагреве
- подтверждать соответствие требованиям нормативной документации
- повышать воспроизводимость лабораторных испытаний
Особенности конструкции и функционала
Трёхканальная система испытаний
PenTest 3.130 позволяет одновременно проводить до трёх испытаний.
Это сокращает время проведения исследований и повышает производительность лаборатории.
PenTest 3.130 позволяет одновременно проводить до трёх испытаний.
Это сокращает время проведения исследований и повышает производительность лаборатории.
Термостатирование образцов
Установка обеспечивает проведение испытаний при температуре:
Тип термостатирования — суховоздушный.
Точность поддержания температуры составляет ±2 °C.
Установка обеспечивает проведение испытаний при температуре:
- от температуры окружающей среды
- до +130 °C
Тип термостатирования — суховоздушный.
Точность поддержания температуры составляет ±2 °C.
Контроль нагрузки и перемещения
В конструкции реализованы:
Цена деления индикатора составляет 0,01–0,001 мм.
В конструкции реализованы:
- обеспечение стабильной нагрузки на индентор
- измерение перемещения с помощью цифровых индикаторов
- таймер выдержки образцов
Цена деления индикатора составляет 0,01–0,001 мм.
Основные технические характеристики
Объекты испытаний
Параметры испытаний
- металлические пластины с покрытием
- сегменты труб с покрытием
Параметры испытаний
- температура испытаний: до +130 °C
- количество одновременно проводимых испытаний: до 3
- диаметр индентора: 1,8 ±0,1 мм
- масса стержня с индентором: 250 ±20 г

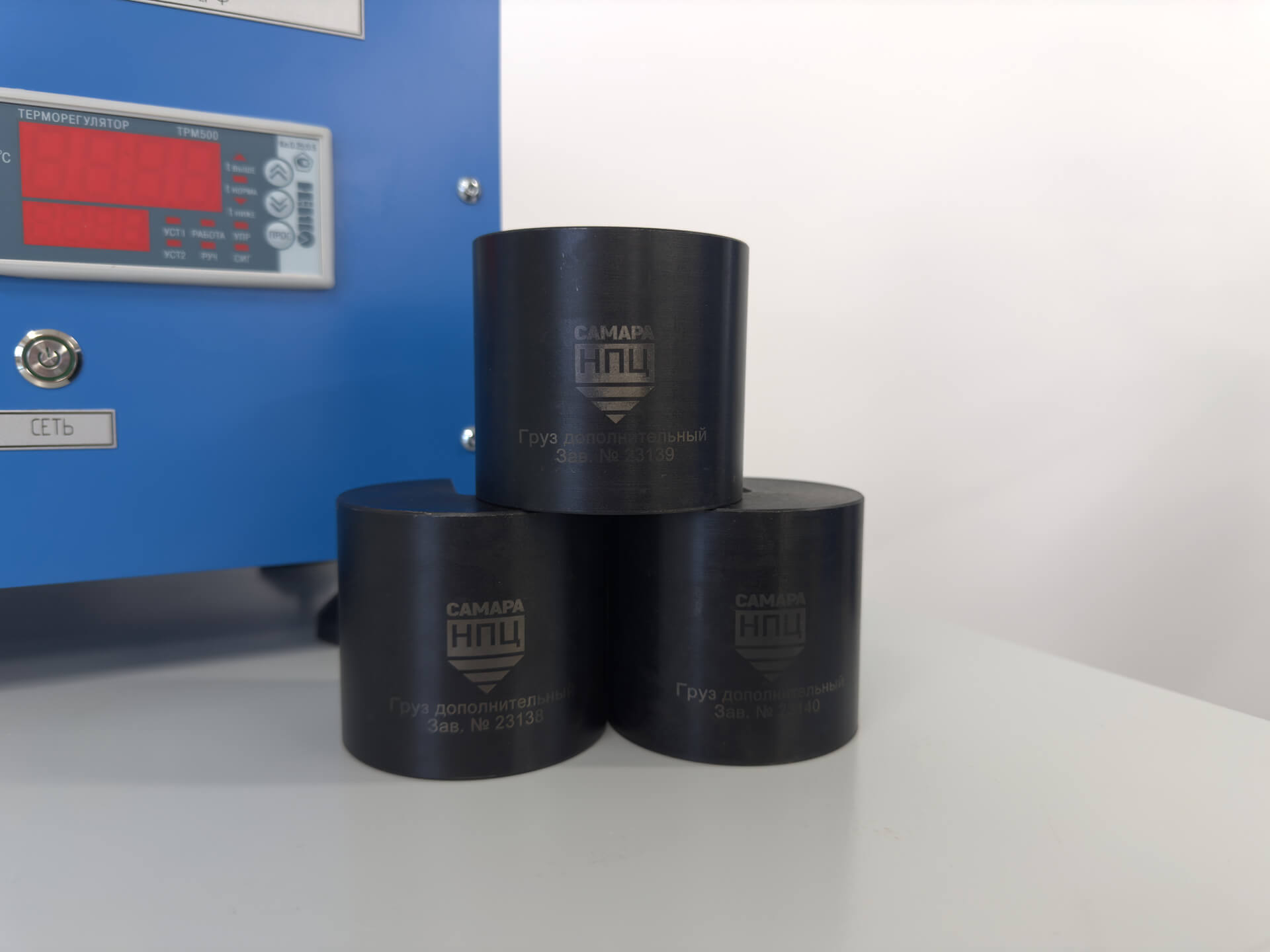

- масса дополнительного груза: 2250 ±50 г
Где применяется оборудование
Пенетрометр покрытий PenTest 3.130 может использоваться:
- в испытательных лабораториях
- на предприятиях по производству трубной продукции
- в нефтегазовой отрасли
- в научно-исследовательских центрах
- при проведении сертификационных испытаний
Заключение
Пенетрометр покрытий PenTest 3.130 разработан для решения практической задачи — объективного контроля сопротивления полимерных покрытий вдавливанию при различных температурах и нагрузках.
Оборудование позволяет проводить испытания в соответствии с ГОСТ Р 51164, повышать воспроизводимость результатов и обеспечивать контроль качества покрытий трубной продукции.
Если вам требуется подбор или разработка нестандартного испытательного оборудования — свяжитесь с нами любым удобным способом.
Оборудование позволяет проводить испытания в соответствии с ГОСТ Р 51164, повышать воспроизводимость результатов и обеспечивать контроль качества покрытий трубной продукции.
Если вам требуется подбор или разработка нестандартного испытательного оборудования — свяжитесь с нами любым удобным способом.
